Tarjeta madre:
La tarjeta madre es el componente más importante de un computador. Es el
dispositivo que funciona como la plataforma o circuito principal de una
computadora, integra y coordina todos los demás elementos. También es conocida
como placa base, placa central, placa madre, tarjeta madre o Board (en inglés
motherboard, mainboard).
La
tarjeta madre es un tablero que contiene todos los conectores que se necesitan
para conectar las demás tarjetas del computador. Una tarjeta madre alberga los
conectores del procesador, memoria RAM, BIOS, puerto en serie, puerto paralelo,
expansión de la memoria, pantalla, teclado, disco duro, enchufes. Una vez que
la tarjeta madre ha sido equipada con todos estos los elementos que se han
mencionado, se le llama “Chipset” o conjunto de procesadores.
La
tarjeta madre debe realizar las siguientes tareas:
Conexión
física.
Administración,
control y distribución de energía eléctrica.
Comunicación
de datos.
Temporización.
Sincronismo.
Control
y monitoreo.
|

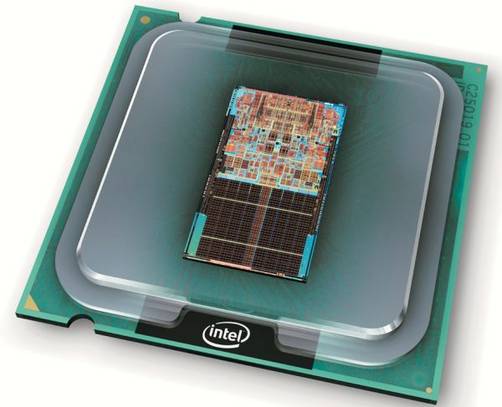

Procesador:
El procesador es el celebro de la PC, se encarga de hacer funcionar las
aplicaciones y el sistema operativo dando respuesta a las órdenes que se le
envían a través de los periféricos de entrada como el teclado o el ratón.
Físicamente, el procesado una pastilla de silicio. En una PC se coloca sobre la placa
base en un conector que se denomina “socket”. En un laptop es
normal que se encuentre soldado. La placa permite la conexión con los restantes
dispositivos del equipo como son la memoria RAM, la tarjeta gráfica o
el disco duro usando para ello un conjunto de circuitos.
Las
partes internas, que por lo general tiene un procesador son:
· Núcleo: es un
procesador en miniatura, permite trabajar con más de una aplicación al mismo
tiempo, y además puede acelerar ciertos tipos de procesamientos.
· Cache: Es uno de los
sistemas más importantes de una PC. La memoria cache que esta interna en el
procesador, se usa para mejorar la velocidad a los accesos a la memoria RAM.
· Controlador de memoria:
Al incorporar el controlador de memoria en el interior del procesador
y quitarlo de la placa base se consigue que el acceso a la memoria RAM sea más
eficiente.
Buses:
Es el conjunto de líneas conductoras o
conexiones físicas, que pueden compartirse con múltiples componentes de
hardware, con la finalidad de que se comuniquen entre sí. Los buses buscan
reducir el número de rutas necesarias para la comunicación entre los distintos
componentes, al realizar las comunicaciones a través de un solo canal
(autopista de datos).
Cada
bus esta generalmente constituido por entre 50 y 100 líneas físicas distintas
que se dividen a su vez en tres subconjuntos:
· El bus de direcciones
(también conocido como bus de memoria): transporta las direcciones de memoria
al que el procesador desea acceder, para leer o escribir datos. Se trata de un
bus unidireccional.
· El bus de datos:
transfiere tanto las instrucciones que provienen del procesador como las que se
dirigen hacia él. Se trata de un bus bidireccional.
· El bus de control (en
ocasiones denominado bus de comando): transporta las órdenes y las señales de
sincronización que provienen de la unidad de control y viajan hacia los
distintos componentes de hardware. Se trata de un bus bidireccional en la
medida en que también transmite señales de respuesta del hardware.
Por
lo general, dentro de un equipo se distinguen dos buses principales:
· El bus interno (también
se conoce como bus frontal o FSB). El bus interno permite al procesador
comunicarse con la memoria central del sistema (la memoria RAM).
· El bus de expansión (llamado
algunas veces bus de entrada/salida) permite a diversos componentes de la placa
madre (USB, puerto serial o paralelo, tarjetas insertadas en conectores PCI,
discos duros, unidades de CD-ROM y CD-RW, entre otros.) comunicarse entre sí.
Sin embargo, permite principalmente agregar nuevos dispositivos por medio de las
ranuras de expansión que están a su vez conectadas al bus de entrada/salida.
Memoria RAM:
La memoria
principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio)
es donde el computador guarda los datos que está utilizando en el momento
presente. El almacenamiento es considerado temporal por que los datos y
programas permanecen en ella mientras que la computadora este
encendida o no sea reiniciada.
Se le llama RAM porque es
posible acceder a cualquier ubicación de ella aleatoria y rápidamente.
Físicamente, están constituidas por un conjunto de chips o módulos de chips
normalmente conectados a la tarjeta madre. Los chips de memoria son
rectángulos negros que suelen ir soldados en grupos a unas plaquitas
con "pines" o contactos.
Hay dos tipos básicos de
memoria RAM: RAM dinámica (DRAM) y la RAM estática (SRAM). Estos dos tipos se
diferencian en la tecnología que utilizan para almacenar los datos.
La memoria RAM dinámica es
aquella que necesita actualizarse miles de veces por segundo, mientras que la
memoria RAM estática no necesita actualizarse, por lo que es más rápida, aunque
es más costosa. Tanto la DRAM como la SRAM son memorias volátiles, es decir,
que pierden su contenido cuando se apaga el equipo
Cache:
El cache es un componente que almacena datos, para que los futuros
requerimientos a esos datos puedan ser servidos más rápidamente, generalmente
dichos datos son temporales. La idea de duplicación de datos se basa en que los
datos originales son más costosos en tiempo para acceder a diferencia de la
copia que se ha guardado en el cache, estos datos pueden ser valores que se han
computado recientemente o duplicados de valores almacenados en otro lugar.
Un
cache almacena datos de forma trasparente, esto significa que un cliente que
requiere los datos de un sistema, no sabe de la existencia del cache, es decir,
que es opuesto al buffer.
Cuando
un cliente cache (un CPU, un navegador, un sistema operativo) necesita acceder
a un dato que se presume que existe en el cache, primero revisa allí, si lo
encuentra esta situación se llama “cache hit”
Otra
situación, es cuando el cache es consultado y no se encuentra el dato que se
desea, esto se llama “caché miss”. Luego este dato es buscado donde corresponde
y copiado al cache también, listo para el posible próximo acceso.
 |
| Uso del Cache |
Ranuras
de expansión:
Las ranuras de expansión se trata de un bloque plástico que integra una
ranura con una forma especial y con una cierta cantidad de conectores, los
cuales permiten la conexión de tarjetas que amplían la funcionalidad del
sistema, y así lograr que la computadora goce de mayores capacidades.
Existen
varios tipos de ranuras, entre las cuales tenemos:
· Ranura ISA: es el
conector original de la computadora. Cada vez se utilizan menos debido a que
los dispositivos conectados en ellas se comunican por un bus muy lento, estas
ranuras se emplean para dispositivos que no requieren gran capacidad de
transferencias de datos. Se pueden reconocer por su tamaño, ya que son más
largas que las PCI y generalmente son de color negro.
· Ranura EISA:
Se puede consideren una ranura de tercera generación, sus
dos capacidades de datos que maneja son de 32 bits, tiene una velocidad de
transferencia de 33 hasta 40 MB/s. cuenta con una velocidad interna de trabajo
de 8.33 MHz, y posee una función llamada “bus máster”, la cual le permite
trabajar de manera directa con los dispositivos sin que intervenga el
microprocesador. Físicamente tiene dos secciones de contactos, con buen ajuste
al momento de colocar las tarjetas.
· Ranura PCI:
Se podría considerar una ranura de cuarta generación, su tamaño es menor
en comparación con las anteriores tanto en largo como en ancho. Posee una
capacidad de 32 y 64 bits para el microprocesador. Tiene una velocidad de
transferencia de 125.88 MB/s a 503.54 MB/s. cuenta con una velocidad interna de
33 MHz para 32 bits y 66 MHz para 64 bits. También cuenta con la función
“bus máster” que le permite trabajar de forma directa con los dispositivos y la
memoria RAM sin que intervenga el microprocesador.
Es una ranura que ocupa muy poco espacio en la
tarjeta madre, mide apenas 8 cm de largo. No está conectada a las ranuras de
expansión por lo que no comparte recursos y agiliza su función. Tiene la
capacidad de acceder de manera directa al chipset y por lo tanto consigue mayor
rendimiento. Posee un seguro que le permite una mejor fijación de la tarjeta
aceleradora de gráficos en la ranura. Tiene una capacidad de 32 bits, tiene una
velocidad de transferencia de 267 MB/s hasta 2000, y su velocidad interna de
trabajo es de 66MHz. Además cuenta con la función llamada DMA, la cual le
permite trabajar de manera directa con los dispositivos y con la memoria RAM
son que intervenga el microprocesador.
Puerto
serial:
Es el puerto por el cual se puede conectar un dispositivo a una
computadora. La información se transmite por un solo conducto y por lo tanto
bit a bit de forma serial. Por esta razón, los puertos seriales tradicionales
son sumamente lentos y son usados para conectar el mouse o el teclado. Por lo
general los computadores poseen dos puertos seriales: el COM1 y COM2.
Actualmente los pue5rtos seriales modernos tienen grandes velocidades como el
puerto USB.
Puerto
USB:
Es una entrada o acceso para que el usuario pueda compartir su
información almacenada en deferentes dispositivos como una cámara de fotos, un
pendrive, entre otros, con un computador
Los aparatos
conectados a un puerto USB estándar no necesitan estar enchufados a la
corriente o disponer de baterías para funcionar. El propio puerto está diseñado
para transmitir energía eléctrica al dispositivo conectado.
Una de sus
principales características es su capacidad plug & play. Con la cual,
con sólo conectar el dispositivo al servidor central, éste sea capaz de
interpretar la información almacenada y reproducirla inmediatamente. Es decir,
que el computador y el aparato hablen el mismo idioma y se entiendan entre sí.
Además, este sistema permite conectar y desconectar los diferentes dispositivos
sin necesidad de reiniciar el equipo.
Esta forma de
conexión también ha ido evolucionando en el tiempo. Desde 1996 ha mejorado su
velocidad de transferencia de los datos de 12 MB/s a 480 MB/s.
 |
| Todas las versiones del puerto USB |
Puerto paralelo:
Es
el puerto que sirve para conectar un periférico a una computadora. La
transmisión paralela consiste en enviar datos en forma simultánea por varios
canales (hilos). Los puertos paralelos en las PC pueden utilizarse para enviar
8 bits por 8 hilos. Los primeros puertos paralelos bidireccionales permitían
una velocidad de 2,4 Mb/s
El cable paralelo es el encargado de
transmitir la información entre el puerto paralelo y el periférico, una
computadora por lo general suele tener un solo puerto paralelo llama LPT1.
Los puertos
paralelos, al igual que los seriales, se encuentran integrados a la placa
madre. Los conectores DB25 permiten la conexión con un elemento exterior (por
ejemplo, una impresora).
Bueno con esto
los dejo hasta la próxima entrada
Zero
Bibliografía:
http://www.ecured.cu/index.php/Bus_%28Inform%C3%A1tica%29#Tipos_de_Buses
http://www.ecured.cu/index.php/Bus_%28Inform%C3%A1tica%29#Tipos_de_Buses
http://www.informatica-hoy.com.ar/hardware-pc-desktop/Que-es-la-memoria-RAM.php
http://hardwarepcutec.blogspot.com/2008/08/ranuras-de-expansion.html
http://es.kioskea.net/contents/404-puerto-serial-y-puerto-paralelo
